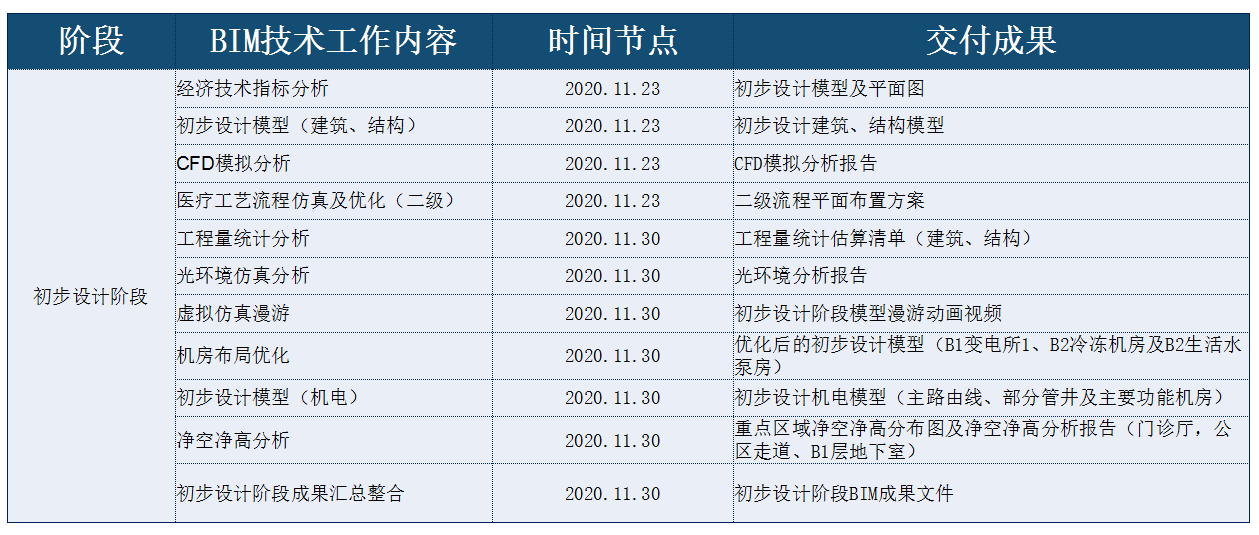

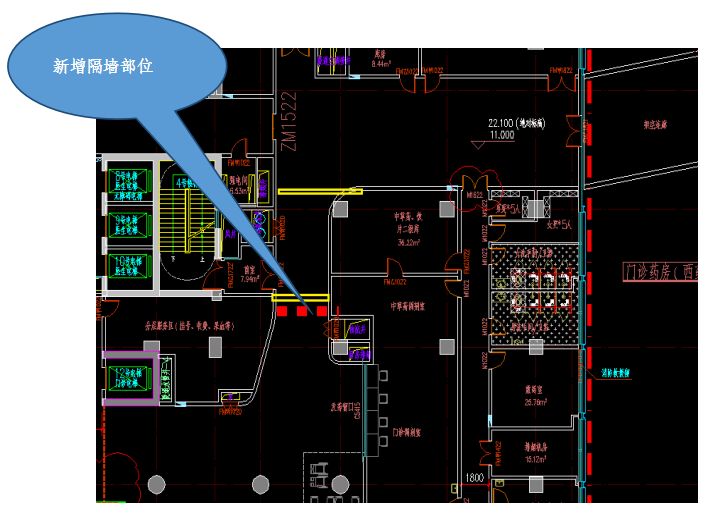

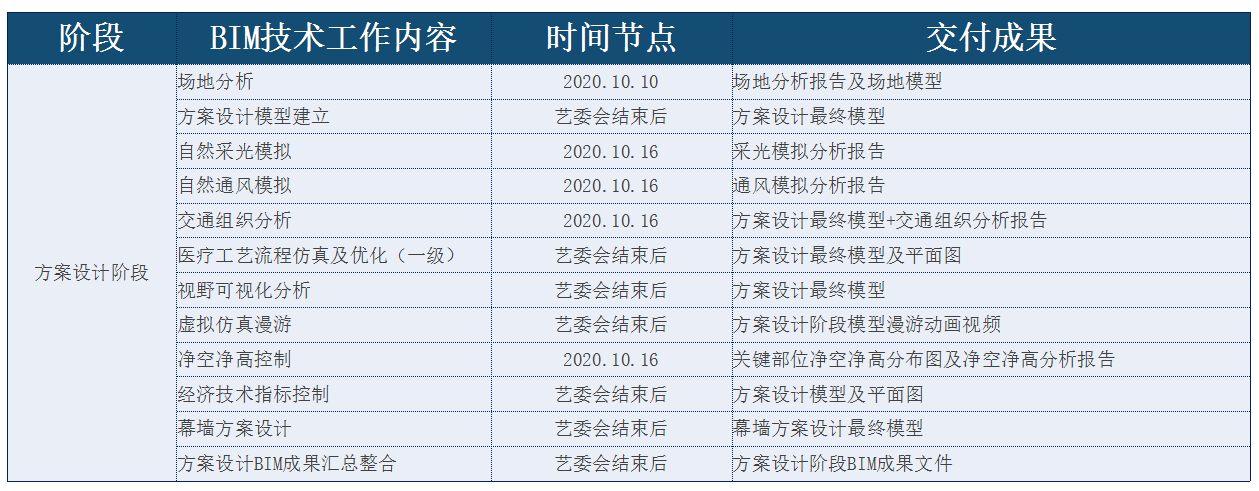

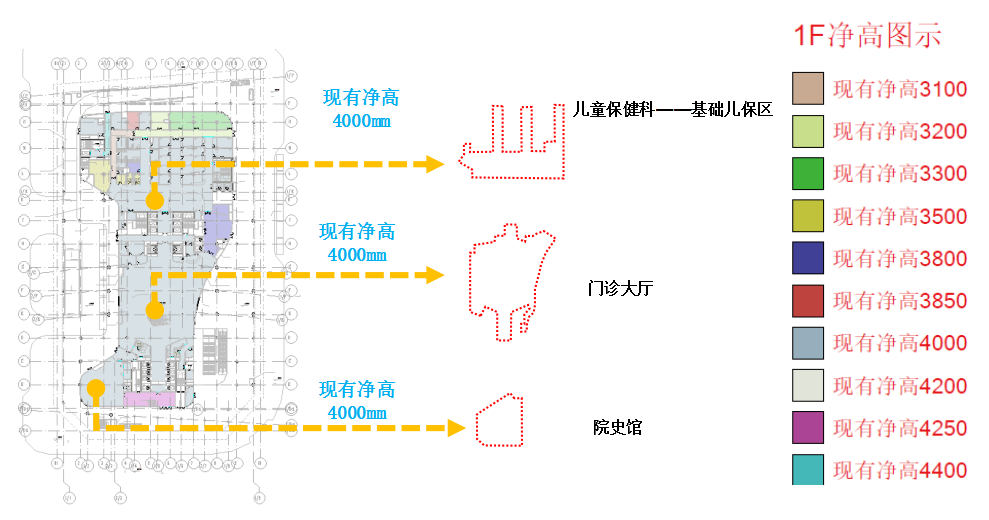

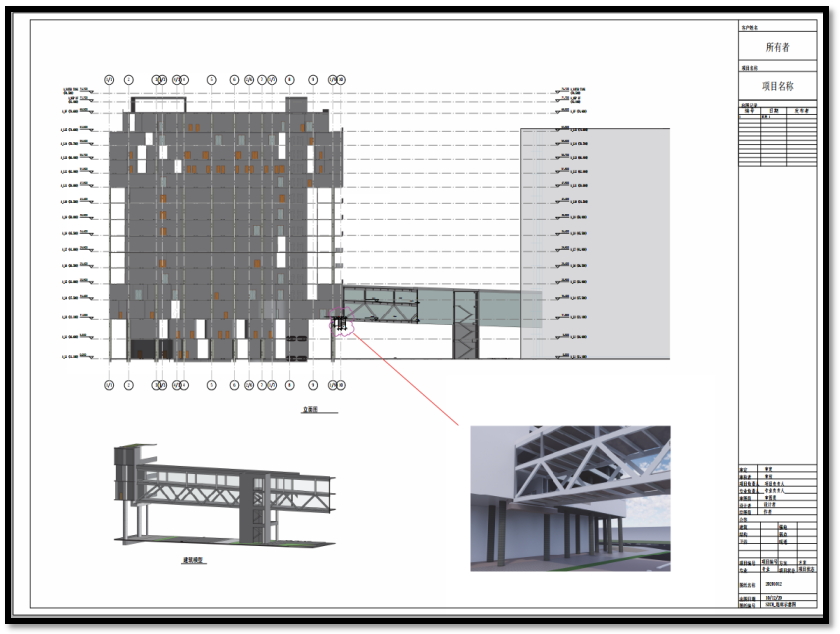

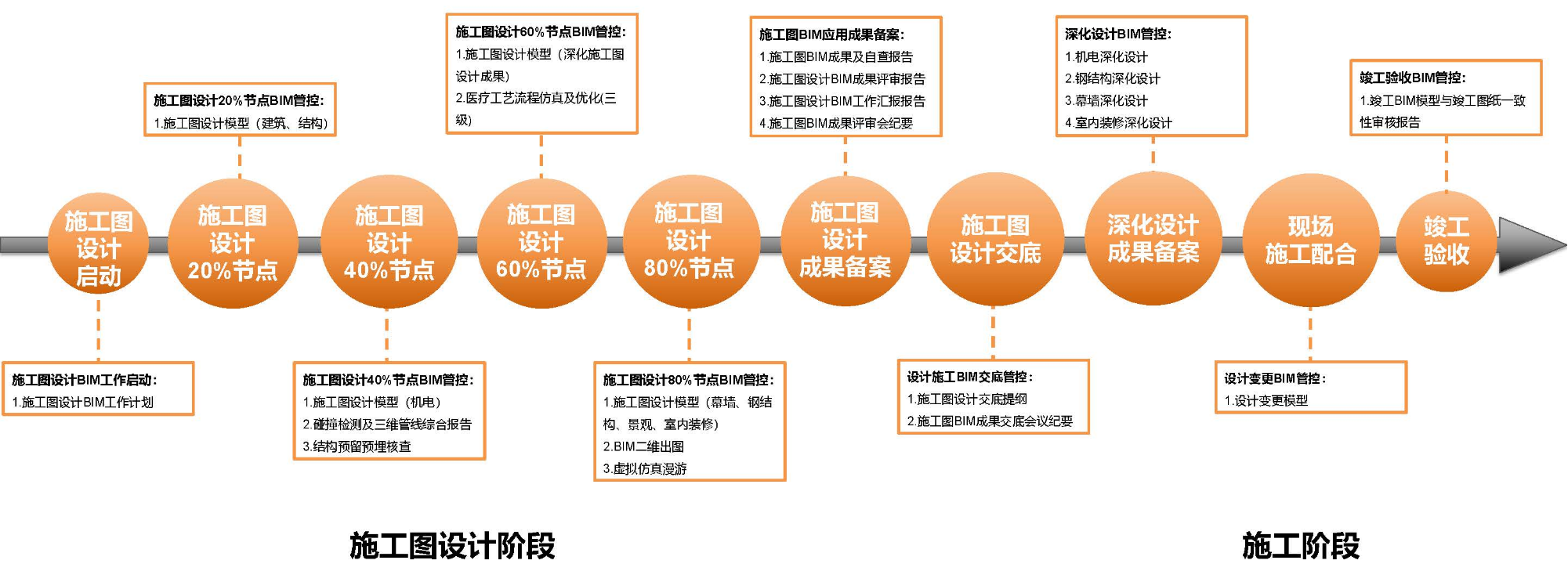

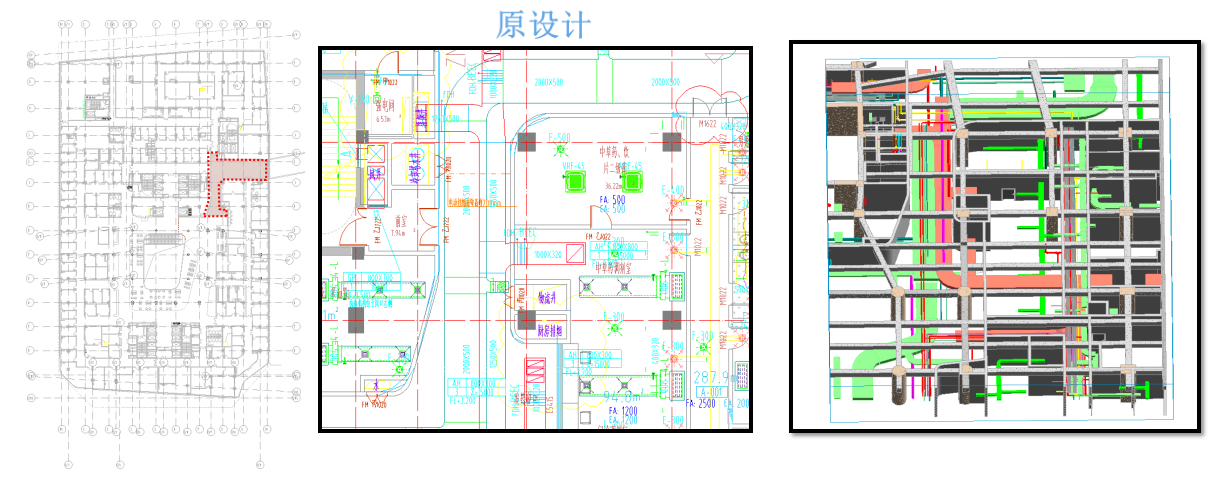

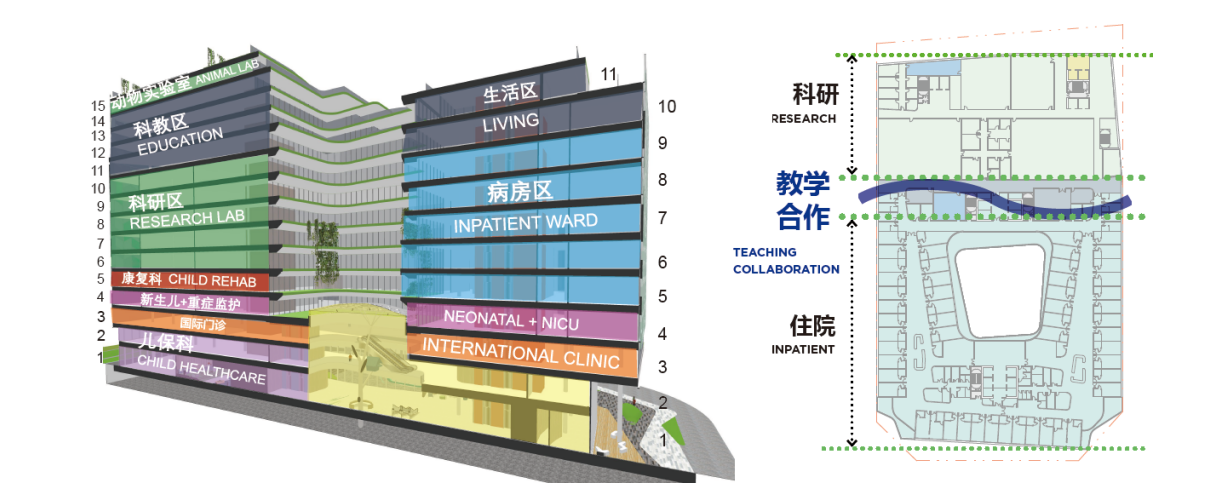

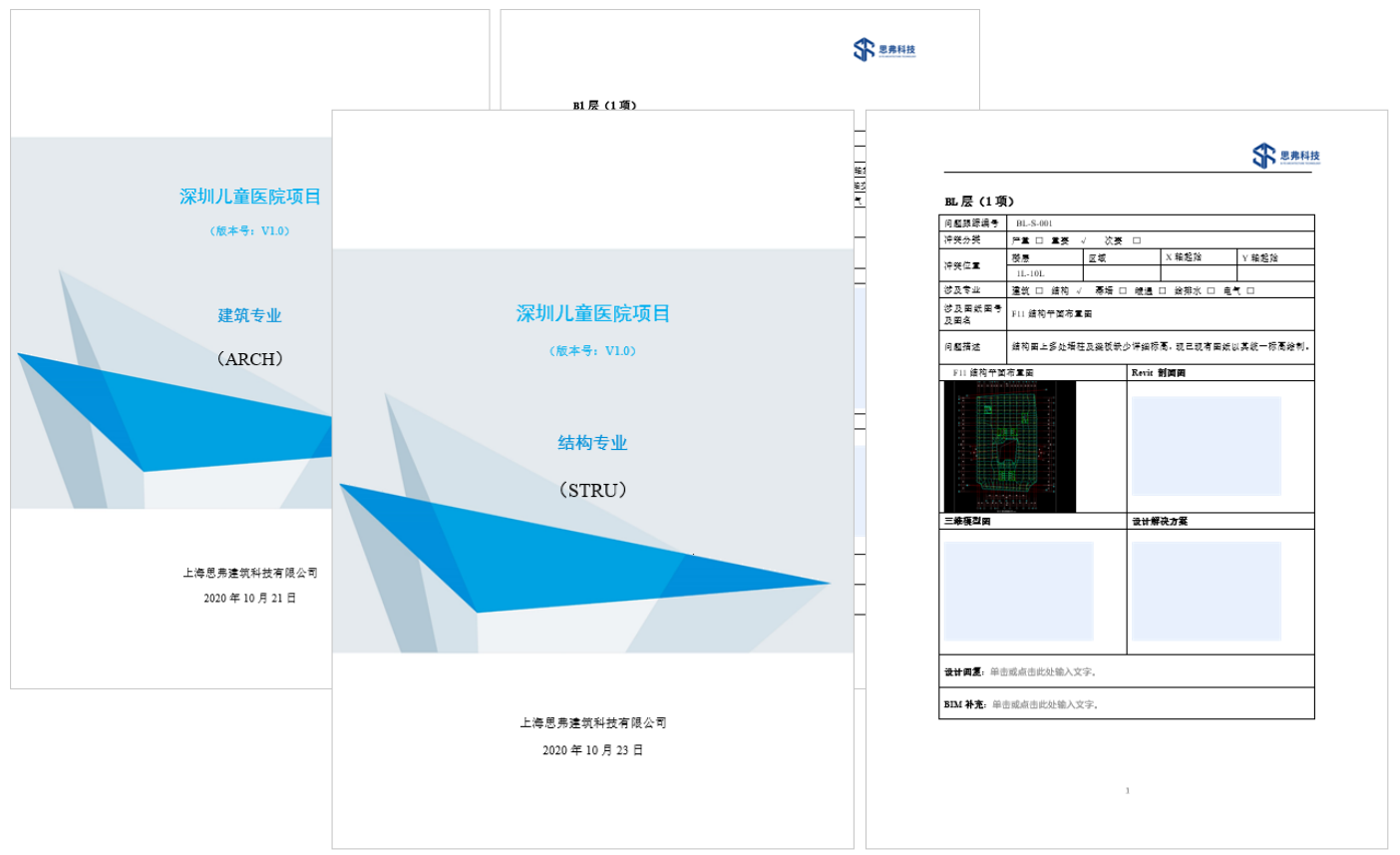

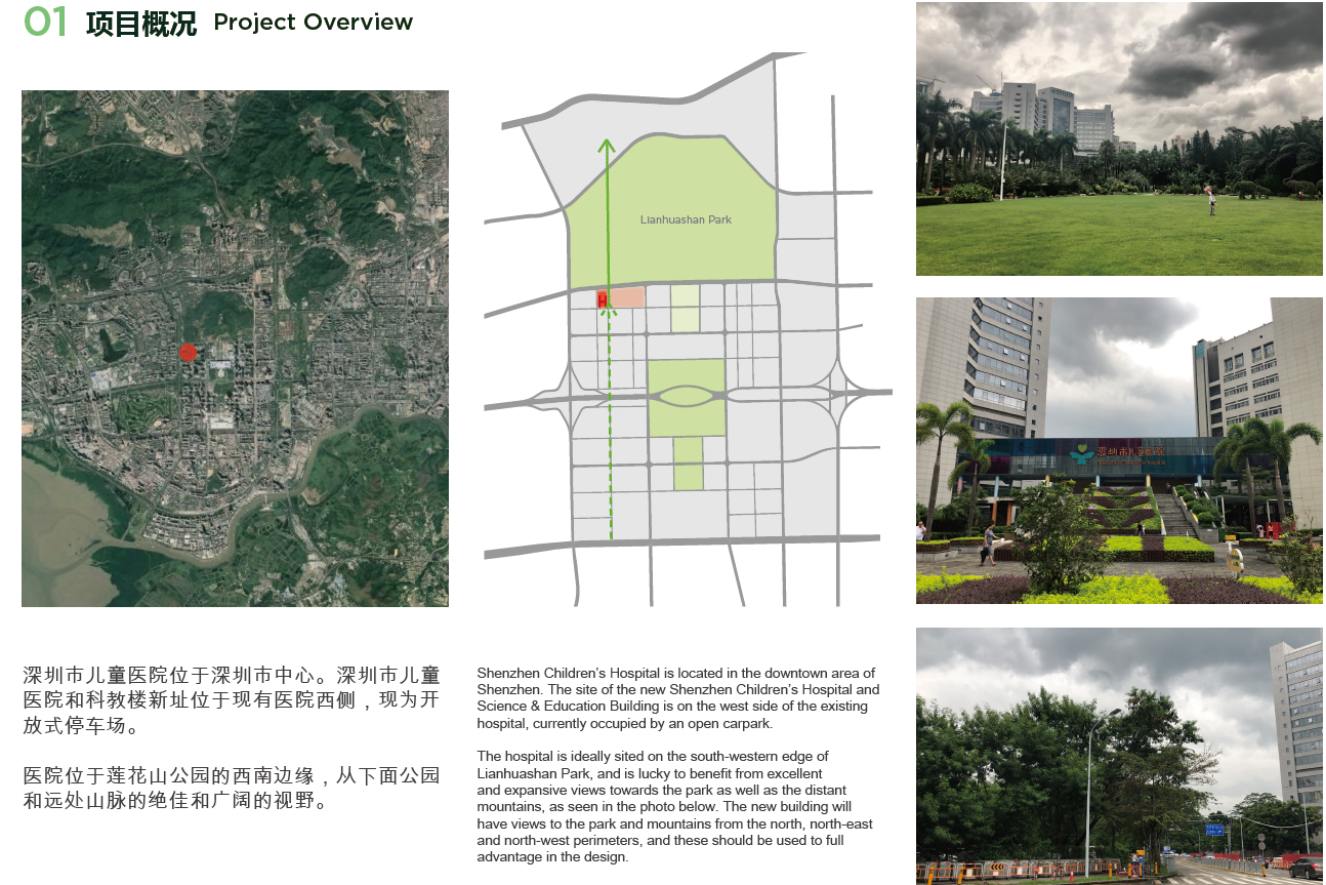

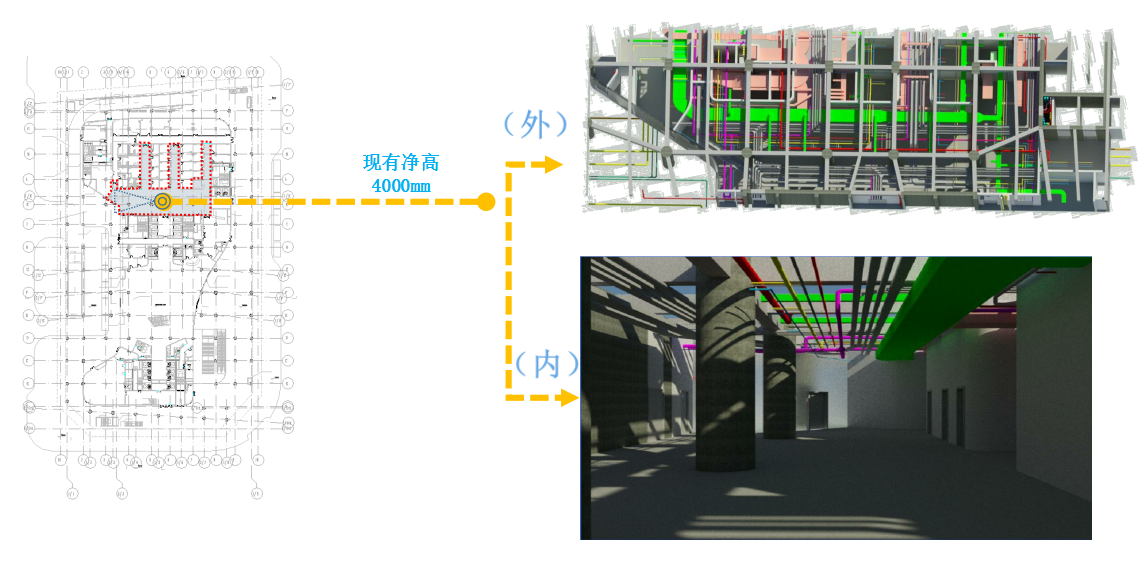

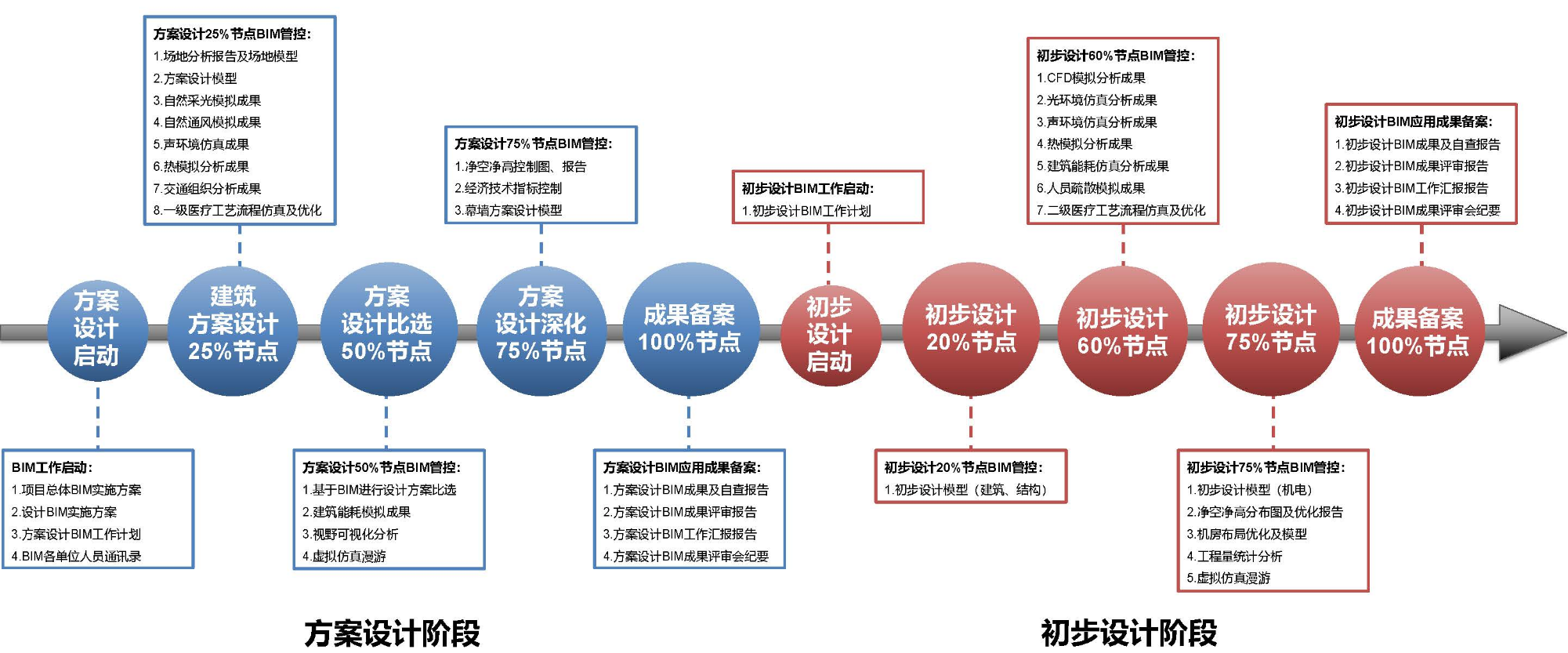

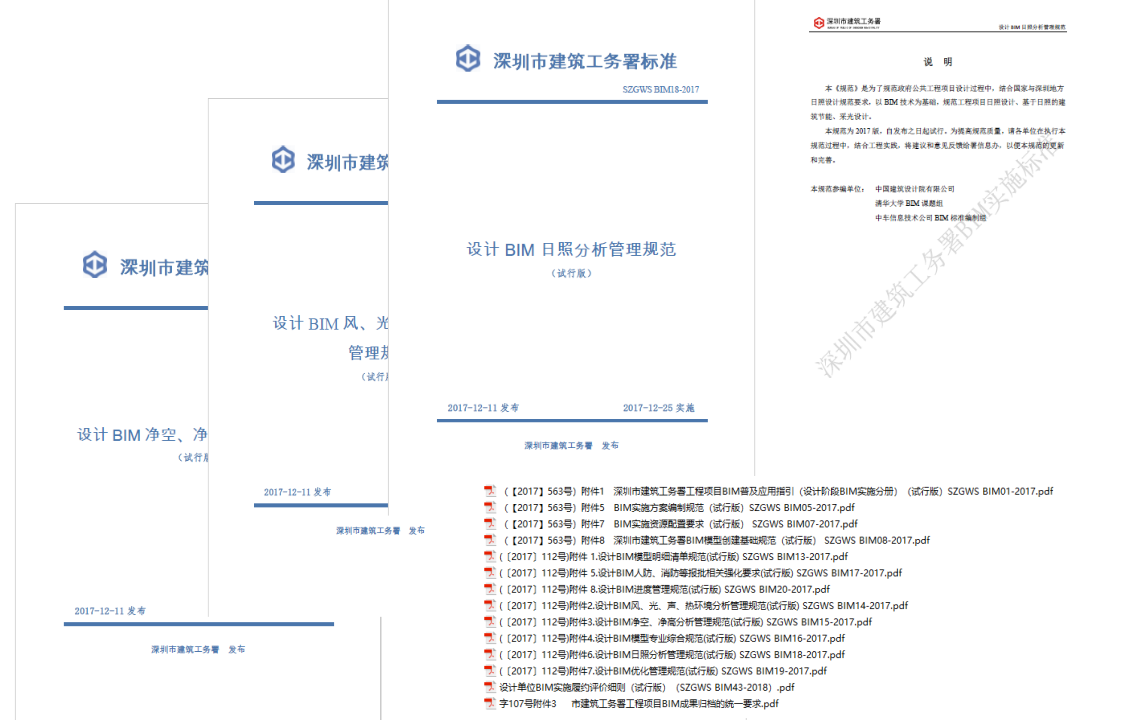

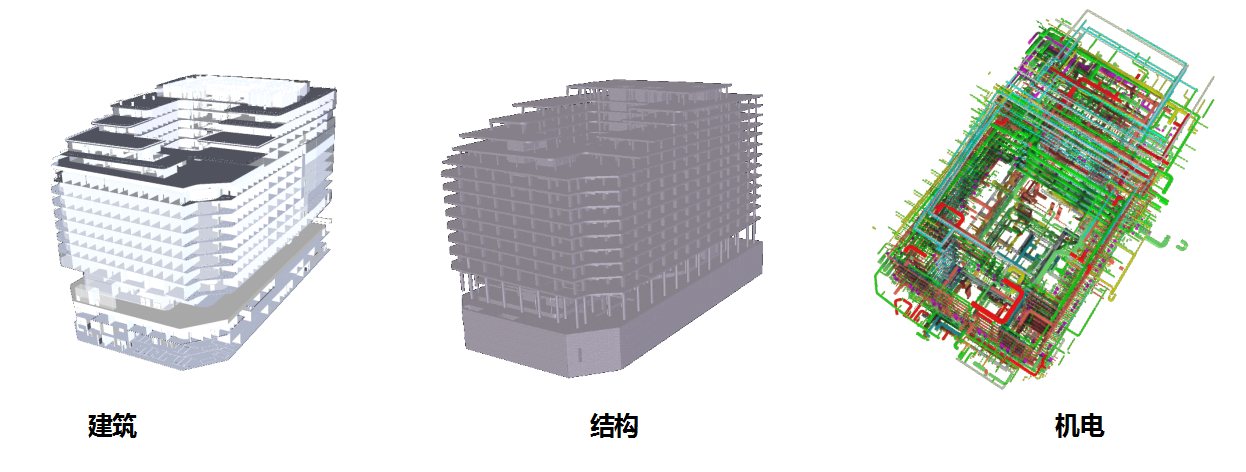

景观与建筑的高度融合，绽放希望、欢乐和想象力 BIM实施方 上海思弗建筑科技有限公司  上海思弗建筑科技有限公司（隶属思优集团）,公司主要业务范围包含：BIM全周期咨询、绿色建筑咨询、建筑节能设计优化、海绵城市咨询等。企业技术人员主要来自于设计及施工行业，通过将各自领域中所积累下的丰富经验与BIM技术的融合贯通，并且在实践中深切体会到BIM技术的应用对业主、设计方和施工方带来的巨大效益，立志于BIM相关技术在国内的推广及应用。 XMGK 项目概况 【深圳儿童医院科教综合楼】项目位于深圳市，该项目地下3层，地上15层，本项目总建筑面积为12万平方。  深圳核心地理位置，成就项目设计品质，助力打造国际一流儿童医院。  中轴线实景融入图   XMTD 项目特点功能综合  TJLC 项目推进流程情况简介   精细化设计BIM管控流程  BIM管控标准文件  BIM工作计划表-方案设计阶段  BIM工作计划表-初步设计阶段 ZYCG 项目主要成果介绍  模型创建  问题检测报告  连廊方案高度验证  净高分布图  净高分析  综合优化 问题描述: 地上一层公共走道L至1/K轴交1/3至4轴区域，层高5500mm，主梁750mm（梁下净高4700mm），次梁为650mm（梁下净高4800mm），因此处是从“儿童保健科—基础儿保区大厅”进入1800mm后勤走道夹角区域，管线汇集此处（排烟风管1250*500；新风管1250*500；1根电力桥架400*150；1根照明CT桥架300*150，若干根水管）使其管线拥挤此处，初步净高分析3100mm，满足不了目标净高4000mm。   优化方案: ①.增加隔墙，分隔不同高度走道。该部分走道与北面走道能否满足3000mm； ②.送风管2000*500截面改为1600*630穿右侧房间（中草药、饮片二级片及中草药调剂室）；排烟1250*500走部分不经过下面中庭区域，直接穿右侧房间（中草药、饮片二级片及中草药调剂室）内。 工程量数据清单 XMLD 项目亮点 CFD性能分析 光环境仿真分析 平台数据管理 ZJ 总 结 1、专业协调，辅助设计管理 ★★★★☆ BIM在建筑、结构、机电、专业设计之间发挥了很大的协调作用。尤其在净高控制、优化设计、协调方面发挥了重要作用。 2、碰撞检查，提升设计质量 ★★★★☆ BIM团队紧跟设计进度，建了多版模型，充分发现了各阶段的设计问题，为图纸质量提高发挥了重要作用。 3、资料管理平台 ★★☆☆☆ 基于BIM数据在各阶段通过账号密码，以网页形式登入【设计管理平台】模式，从而提高各专业设计阶段资料统筹协调传递的准确性、唯一性及时效性。 表彰 |
